VLAN（虛擬局域網），主要作用是可以隔離2層廣播域，增加網絡安全性，在早期是利用路由器來進行隔離的，但成本高，并且單個端口只能承載單個VLAN的流量，效率低，應用復雜。
使用VLAN的優點：
1.可以有效的帶寬利用。
2.提高了網絡的安全性。
3.隔離廣播域發生。
VLAN的范圍：
根據平臺和軟件版本不同，Cisco交換機最多支持4094個VLAN。
VLAN(0,4095)：保留，僅限系統使用。用戶不能查看。
VLAN 1：CISCO默認VLAN，不能刪除。
VLAN 2－1001：用于以太網的VLAN，用戶可自己創建的VLAN
VLAN 1002－1005：用于FDDI和令牌環的默認VLAN，不能刪除。
VLAN 1006－1024：保留，僅限系統使用。用戶不能查看。
VLAN 1025－4094：僅用于以太網的VLAN. 擴展的VLAN，只有3550以上的交換機才能配，且必須將VTP模式設為透明模式。
VLAN與端口的關系
ACCESS端口：這種端口只能屬于一個VLAN，并且從該端口進來的數據包都不包含TAG標記，數據包進入之后，會被加上該端口的VLAN ID（加上TAG標記）。如果有數據需要從這種接口發送出去，數據幀中的TAG標記將被刪除。這種端口一般用于連接用戶主機或路由器。
TRUNK端口：這種端口可以屬于多個VLAN，或者說這種端口可以傳送多個VLAN的數據幀。從這種端口發送出去的數據幀都包含有TAG標記（缺省VLAN ID的數據幀除外）；從這種端口接收到的報文，如果已經有TAG標記，則直接轉發；如果沒有TAG標記，則加上帶有缺省VLAN ID的TAG標記。這種端口一般用于連接交換機或路由器。
HYBRID端口：這種端口可以屬于多個VLAN。但是與TRUNK端口不同的是它所傳送的數據幀，可以包含TAG標記也可以不包含TAG標記；而TRUNK端口則必須包含TAG標記。其發送數據幀時根據配置信息進行判斷是否加上TAG標記；接收數據幀時和TRUNK端口相同。這種端口一般用于連接交換機。
VLAN故障的分類
1、VLAN用戶隔離不成功；
2、VLAN隔離后不能進行任何通信；
3、采用VLAN技術后，無法進行設備管理。
VLAN故障的解決方法
一、分析數據幀的轉發過程，特別是數據包攜帶的VLAN ID的變化
二、分析是否VLAN路由存在問題。

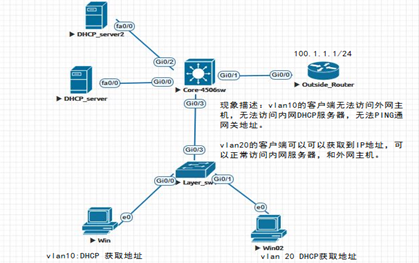

案例分析一
(VLAN配置問題導致用戶無法上網）
分析過程：
一、定位故障類型
1. 全網性網絡故障：其表現為全網性網絡中斷，可定位故障是出口故障，或者核心區域故障；
2. 小范圍內網絡故障：如公司同一部門所有主機都不可以上網，定位故障在離故障源最近的相應設備或者鏈路；
3．單點性網絡故障：個別主機不可上網，可定位故障在故障源本身。
二、逐層分析，定位故障源
1、首先從直連設備的物理線纜開始排查，檢查電腦網口指示燈是否閃爍，其次檢查交換機端口狀態是否開啟，思科交換機默認支持.
#show ip interface brief
#show interface Gi 0/0
2、檢查vlan10主機和vlan20主機的網絡配置選項。
(此處環境配置了DHCP地址池，網絡應該設置成自動獲取地址)
在命令行模式下查看地址信息情況。Ipconfig/all

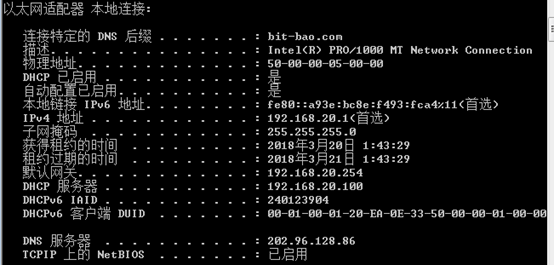

Vlan20主機正常拿到DHCP地址池信息

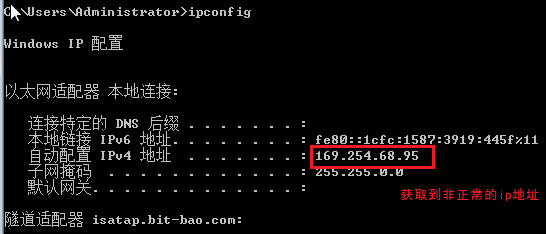

(Vlan10主機無法正常拿到DHCP地址池信息)

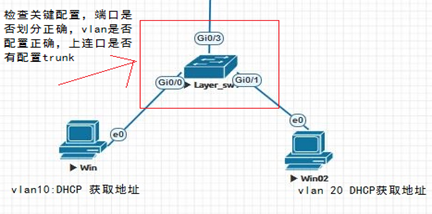

(分析過程)

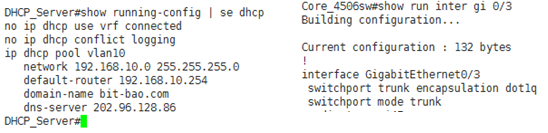

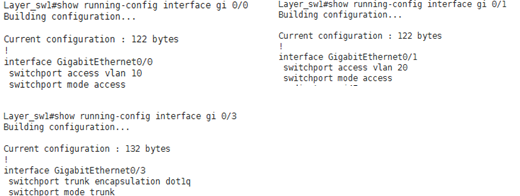

以上接入層交換機配置均正常，無錯誤

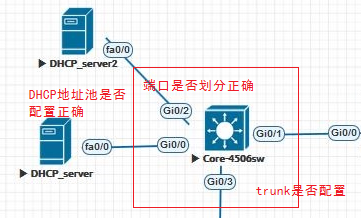

三、服務器相鄰設備的檢查

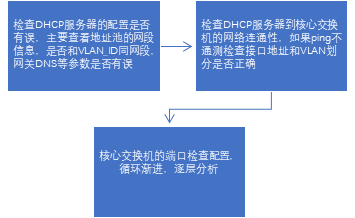

思路：
檢查DHCP服務器配置
檢查核心交換機接口配置

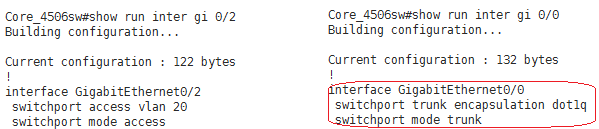

接口GigabitErhernet0/0配置錯誤，不應該配trunk，此處改為access vlan10即可

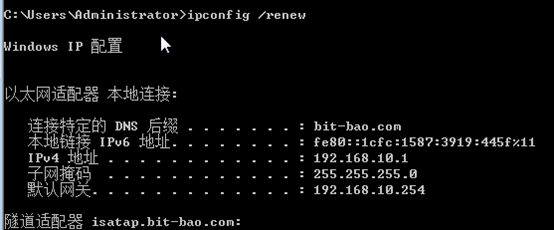

（Vlan10主機可以正常獲取地址）

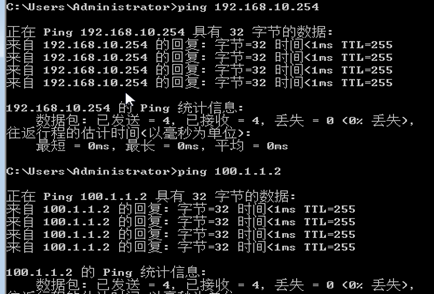

測試：vlan10主機可以訪問外網地址，網絡恢復正常
總結：在排查網絡故障時候，要明確每一步的做法與思路，知其然，知其所以然。網絡不會有無緣無故的故障，網絡不會有解決不了的問題。推薦大家使用分段法來排查網絡故障，從故障源開始分析，逐層突破，相信問題就可以迎刃而解，相關技術經驗就豐富了。
